午後　問76

図の回路で、100μFのコンデンサCを4.8Vに充電した後、スイッチSを閉じた。
時間が無限に経過する間に抵抗Rを流れる電子数［個］はどれか。

1. 3 × 10⁶
2. 3 × 10⁹
3. 3 × 10¹²
4. 3 × 10¹⁵
5. 3 × 10²¹

解説

コンデンサの電荷Q = CV = 100 × 10^-6 × 4.8 = 4.8 × 10^-4
電子の電荷量は1.6 × 10^-19なので
(4.8 × 10^-4) / (1.6 × 10^-19) = 3 × 10¹⁵

答え　4

午後　問77（複数解答あり）

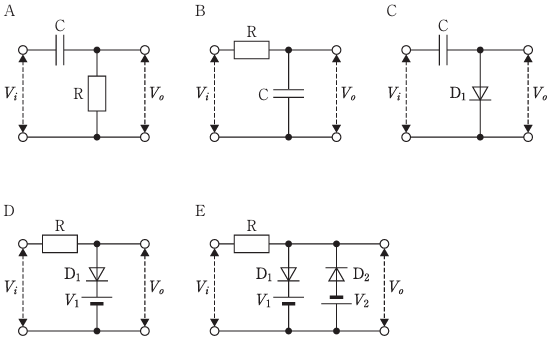

V_iを入力信号、V_oを出力信号としたときの回路を図に示す。
リミッタ回路はどれか。
ただし、Rは抵抗、Cはコンデンサ、D₁及びD₂はダイオード、V₁及びV₂は基準電圧とする。

1. A
2. B
3. C
4. D
5. E

解説

• A：微分回路（ハイパスフィルタ）
• B：積分回路（ローパスフィルタ）
• C：クランプ回路
• D：リミッタ回路（クリップ回路）
• E：リミッタ回路（クリップ回路）

ちなみに、Dは設定電圧レベル以上を切り取る回路、Eは設定電圧レベルの上下部分を切り取る回路

答え　4 or 5

午後　問78

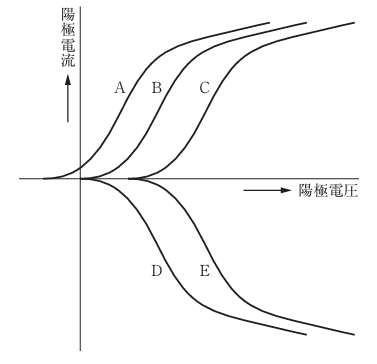

二極真空管のフィラメントに一定電流を流した後に陽極電圧を上昇させたときの特性曲線を図に示す。
正しいのはどれか。

1. A
2. B
3. C
4. D
5. E

解説

二極真空管の特性曲線は初速度領域、空間電荷制限領域、温度制限領域の3つの領域に分けることができる

• 初速度領域では陽極電圧が負になり、わずかに陽極電流は正になる
• 空間電荷制限領域は陽極電圧は正になり、陽極電圧がある一定の値を超えるまでは陽極電流は3/2乗に比例する
• 温度制限領域はある程度まで電圧を高くするとほぼ全ての熱電子が陽極に到達するため陽極電流が飽和する

答え　1

午後　問79

吸収線量Dを表す式はどれか。
ただし、Eは光子のエネルギー、Φはフルエンス、μ_tr/ρは物質の質量エネルギ ー転移係数、μ_en/ρは物質の質量エネルギー吸収係数、μ/ρは物質の質量減弱係数とする。

解説

国試要点　ブラッグ・グレイの空洞原理

続きを見る

答え　3

午後　問80

放射線検出器と関係する項目の組合せで正しいのはどれか。2つ選べ。

1. BF₃計数管 　　　　　　　　　　  熱中性子線
2. 半導体検出器 　　　　　　　　　 イオン再結合
3. 電離箱線量計 　　　　　　　　　 電子なだれ
4. 蛍光ガラス線量計 　　　　　　　 紫外線照射
5. ラジオクロミックフィルム 　　　 現像

解説

• 半導体検出器は個体の電離を利用
• イオン再結合は気体の電離を利用した検出器に関係する
• GM計数管 　　　　　　　　　 電子なだれ
• 比例計数管 　　　　　　　　　 ガス増幅
• ラジオクロミックフィルムは現像処理を必要としない

答え　1，4
